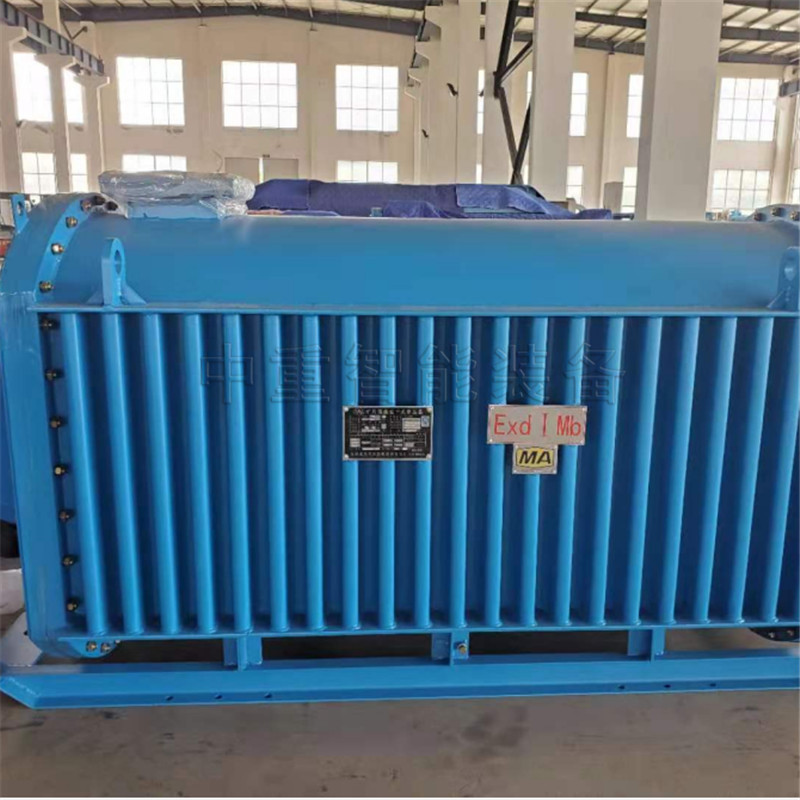

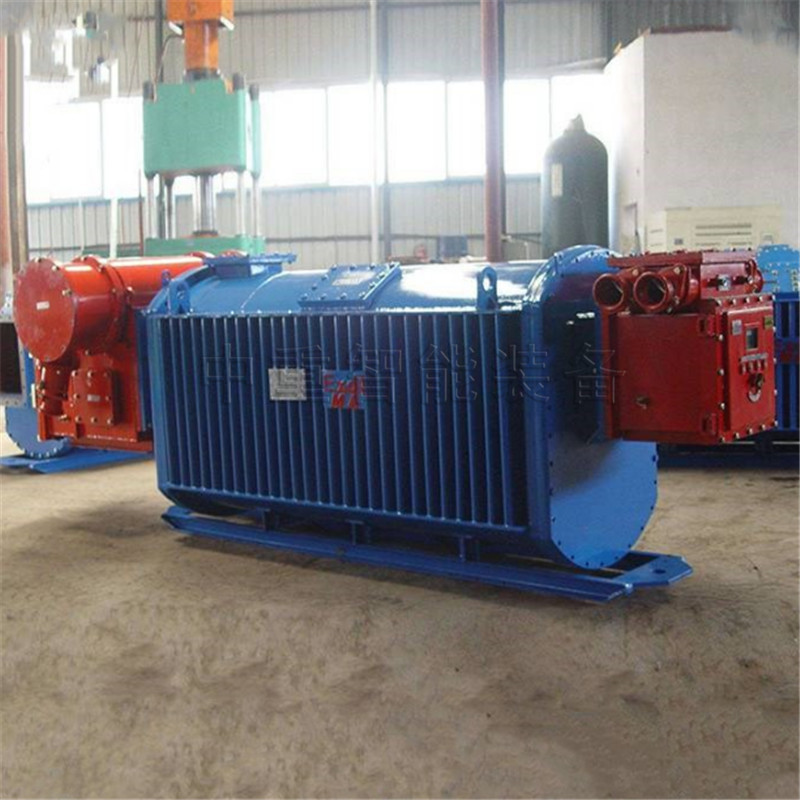

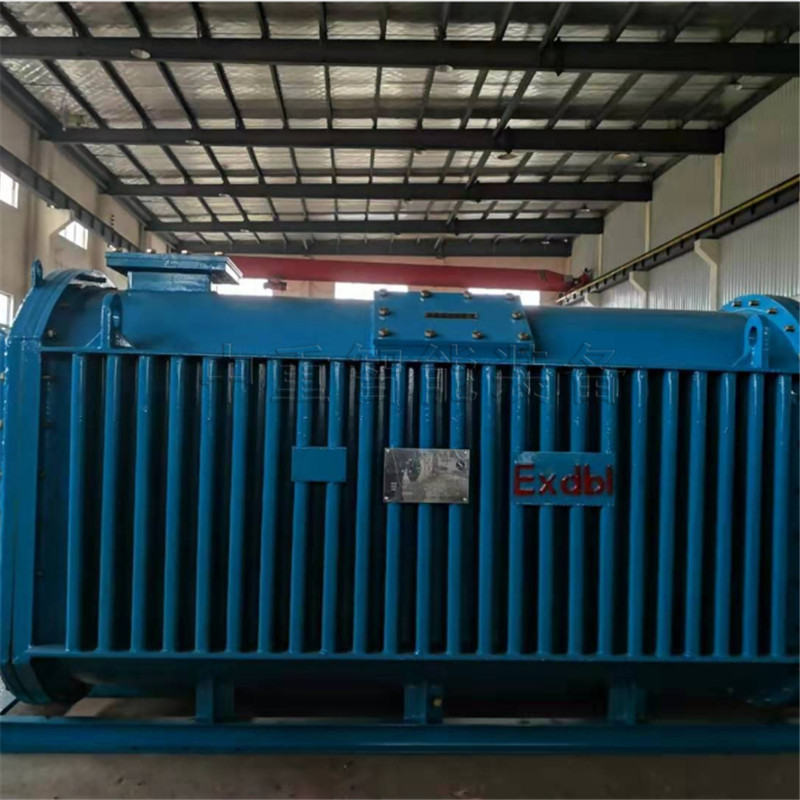

礦用隔爆型變壓器主要用在煤礦井下，適用于有甲烷混合氣體和煤塵，且有爆炸危險的礦井中，為各種動力設備和各種用電裝置提供電源。

礦用隔爆型變壓器KBSG的工作原理即是通過電磁感應來改變電壓。變壓器有兩組線圈，一次側線圈和二次側線圈。正常情況二次側線圈在一次側線圈里邊。當一次側線圈通上交流電時，變壓器鐵芯產生交變磁場，二次側線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。

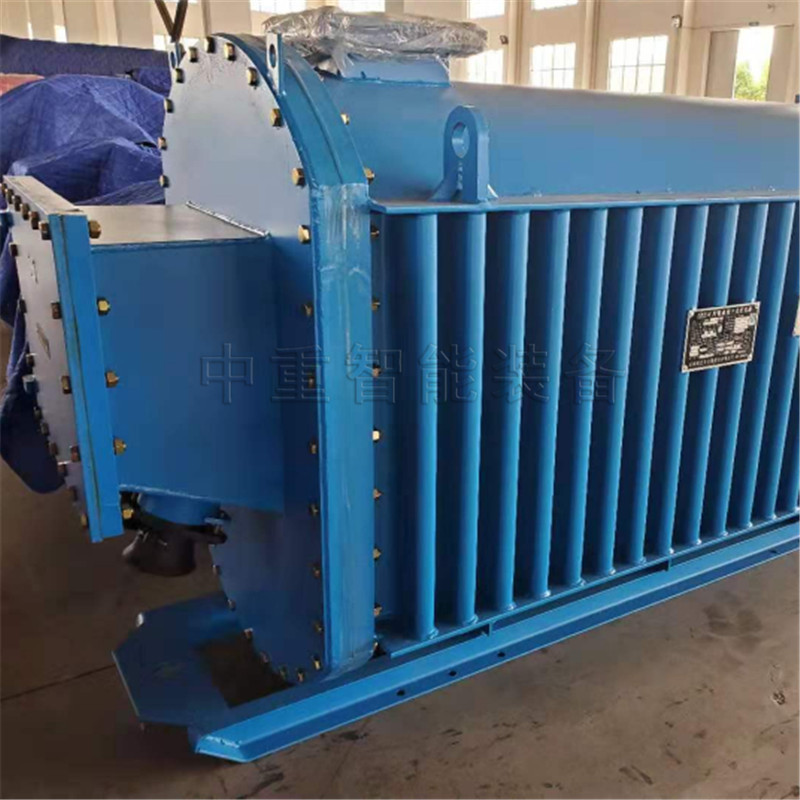

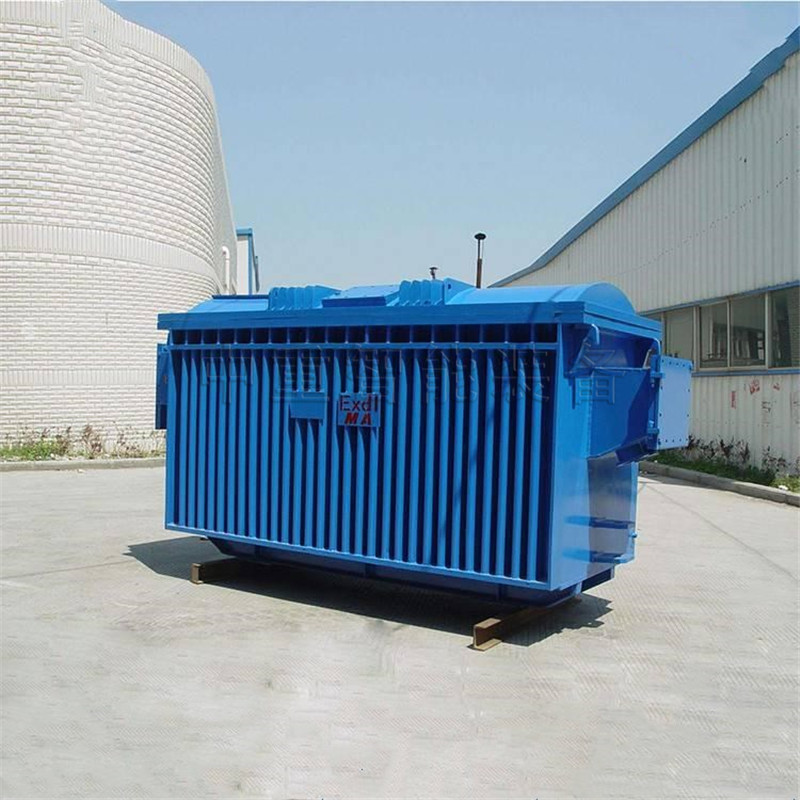

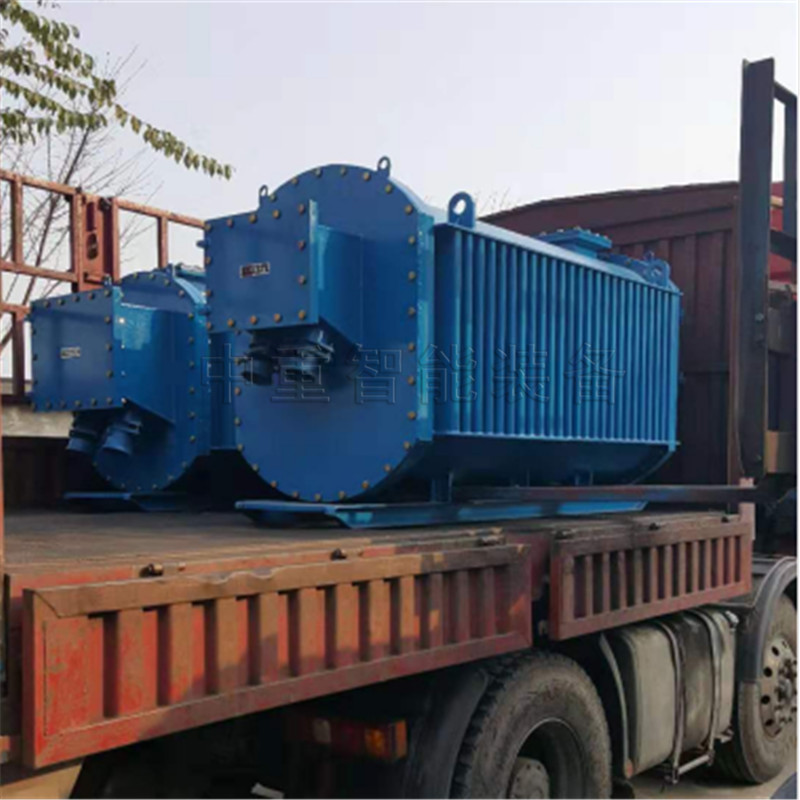

    礦用隔爆型變壓器為干式，H級絕緣。箱殼按隔爆要求制作，能承受1.0兆帕的內部壓力。它的進出線是電纜通過高低壓接線盒引出。為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。

礦用隔爆型變壓器KBSG一次電壓為6KV或10KV，二次電壓400（380）、693（660）、1200（1140）、3450（3300）V。

安裝、調試

 安裝條件及安裝的技術要求。除滿足條款1.5中要求外還應滿足：

安裝地點保持良好通風；

安裝按《煤礦安全規程》的規定進行；

安裝的凈空尺寸：外殼突出部分與巷道支護、欄桿和移動礦車之間的距離不得小于0.5m；人行道和檢查通道的寬度不小于0.8m；最高點與頂板或支架的最低點的距離不小于0.25m，留有一定的操作空間。

 安裝程序、方法及注意事項

產品可移動，放置鐵軌或平地即可，無需固定。再將高壓電纜、低壓電纜、控制電纜等從變電站引出，接至相關設備。

注意電纜導線前端應焊接接線端子，各進出電纜應壓緊和密封，所有電氣連接接觸良好、可靠，并壓緊。

 調試

對高、低壓開關功能進行檢驗。

 安裝、調試后的驗收試驗項目、方法和判據；

檢查各電纜線接線是否正確，檢查各零部件是否裝配齊全、正確，其余按條款5.1檢查。

 試運行前的準備、試運行啟動、試運行

各項目檢查合格后，可送高壓進行空載試運行，檢查變壓器的噪音、溫升等，待空載運行無異?，F(xiàn)象后，方可接入負載

主要技術參數

注：負載損耗為145℃(絕緣耐熱等級為H時的參考溫度)時之值，若為別的絕緣耐熱等級，則負載損耗應校正到相應參考溫度之值。
